数控丝瓜下载APP直流电机的调速电路详情

数控丝瓜下载APP的电机有直流电机和交流电机之分，而直流电机是比较常用的，很多雕刻机厂家生产的丝瓜下载APP都是采用的直流电机。下面丝瓜在线观看网站数控就丝瓜下载APP直流电机的调速电路为大家分析一下。

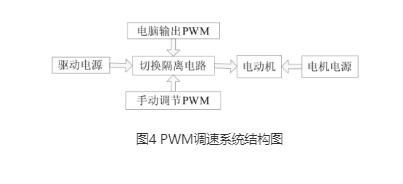

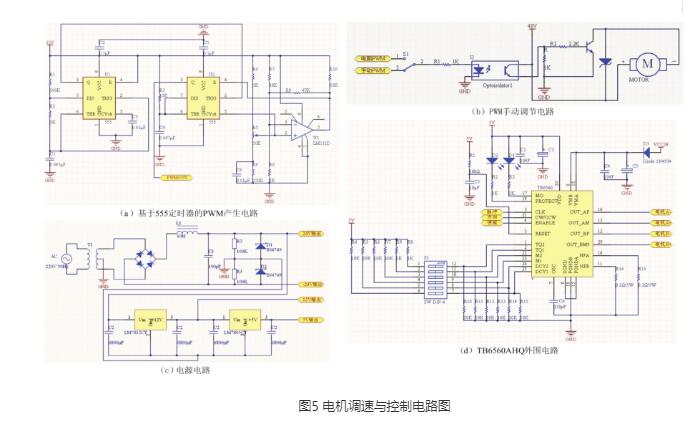

数控丝瓜下载APP的直流电机调速采用PWM法，调速系统结构图如图4所示，包括主电源、驱动电源、脉冲隔离、电动机。设计的调速电路如图5(a)所示，主轴电机转速既可由PWM发生器调节，也可由电脑产生的PWM调节，当开关S1切换到1时，电机转速由电脑控制，当S1切换到3时电机转速由人工手动控制。其中驱动电源和电机电源直接由电源模块给出，丝瓜视频黄片免费工作过程中电脑输出的的PWM是由软件直接产生，经过接口电路送到电机。图5(b)所示为数控丝瓜下载APP直流电机的PWM手动调节电路。

555定时器U1组成的多谐震荡电路的震荡周期T=（R1+2R2）Cln2=3.290ms，间隔时间T2=R2Cln2=0.033ms，555定时器U2组成的单稳态触发器的暂态时间tw=RCln3=0.775ms，f=1/T=304Hz。

当单稳态触发器的3号引脚输出高电平时，图5(b)所示的光耦隔离导通，电机工作。调节可变电阻R5，单稳态触发器5号引脚的控制电压也随之变化，电压降低，暂稳态时间也变小，3号引脚输出高电平的时间变短。一个周期内的光耦隔离导通时间变短，电机转速下降，即电机转速随单稳态触发器的3号引脚输出的高电平的宽度变化而变化，实现了PWM调速。当电压比较器输出低电平时，单稳态触发器的4管脚变为低电平，被复位，3管脚输出低电平，电机停转，该调速电路输出的PWM可实现丝瓜下载APP电机从零到额定转速的速度连续可调节。

数控丝瓜下载APP直流电机的调速电路的设计是很重要的，这项设计直接关系着直流电机的性能，也关系着丝瓜下载APP设备的加工性能，大家在进行相关设计时一定要注意好好把握。
